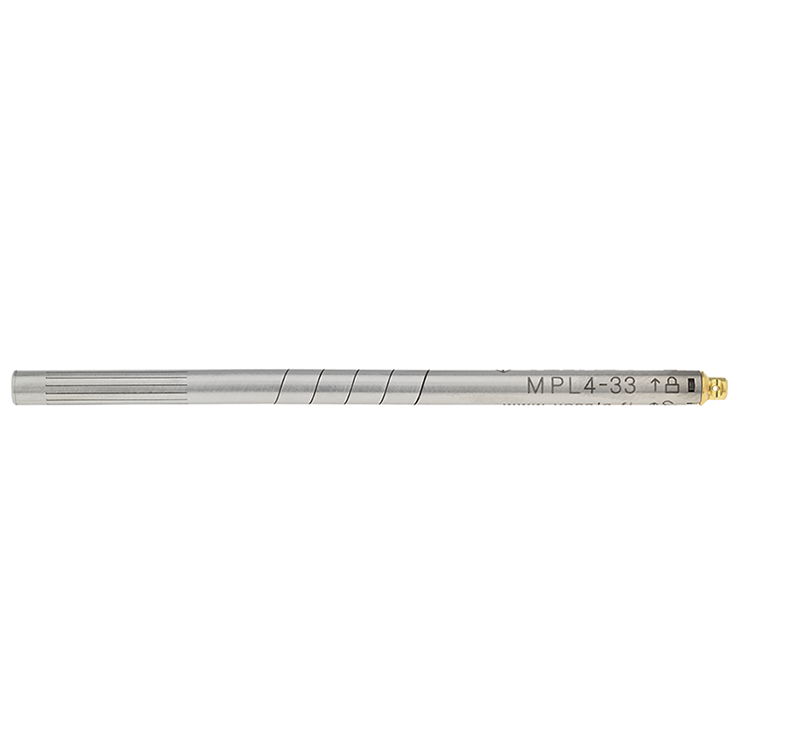

Vesala NanoSonde MPL4-33 (33kHz)

Vesala's nieuwe, kleinste actieve sonde ter wereld voor kleine ondergrondse kanalen.

Met een diameter van slechts 4,6 mm is de sonde speciaal ontwikkeld voor glasvezelkanalen met een binnendiameter van 6 mm. De MPL4-33 kan worden gebruikt om kanalen vrij te maken van obstakels en om verstoppingen, deuken en andere problemen nauwkeurig te lokaliseren. Dankzij de flexibele constructie in het midden kan de sonde bovendien door nauwe bochten met een straal van slechts 170 mm navigeren. Met zijn compacte formaat, flexibiliteit en actieve lokalisatie biedt de MPL4-33 een efficiënte oplossing voor het controleren en kalibreren van microkanalen.

LET OP: Er kan geen kabeltrekveer aan de MPL-4 bevestigd worden, hij moet met lucht door de leiding worden geblazen. (zie Demo video)

MPL4-33 is bedoeld voor gebruik met de Vesala CL43 Compact Locator en andere kabeltracers en leidingzoekers die werken op de 33 kHz traceerfrequentie, zoals de Leica DD120, DD130, enz.

Hoe microkanalen kalibreren met MPL4-33

Vóór het blazen — waarbij de sonde onder luchtdruk door de pijp wordt geschoten — wordt een schokdemper van de juiste grootte aan de sonde bevestigd. Deze beschermt de sonde wanneer deze onderweg een obstakel raakt. Plaats vervolgens een batterij in de sonde en schiet deze onder luchtdruk door het microkanaal. Als de sonde zonder te stoppen door het volledige kanaal gaat, is het kanaal succesvol gekalibreerd en is het vrij van verstoppingen. Stopt de sonde onderweg door een verstopping of een knik in de leiding, dan kan de exacte locatie bovengronds worden bepaald met een kabeldetector. Door de locatie van de verstopping nauwkeurig te bepalen, bespaart u veel tijd en voorkomt u onnodige graafwerkzaamheden.

Technische kenmerken MPL4-33

De MPL4-33 wordt ingeschakeld en begint een opsporingssignaal te verzenden wanneer een batterij wordt geplaatst en de batterijkap wordt bevestigd. Typische opsporingsafstand met CL43-ontvanger is 2,3 m. Vervangbare lithiumbatterij maakt een totale gebruikstijd van ca. 9 uur mogelijk, afhankelijk van de omgevingstemperatuur. De diameter van de MPL4-33 is 4,6 mm en de lengte met batterijkap 94 mm, zonder schokdemper. Montagedraad voor schokdempers is M3,5 vrouwelijk. Een schokdemper met 4,8 mm kalibratiekop geschikt voor 6 mm kanalen wordt meegeleverd. Een 6,4 mm kop voor 8 mm kanalen is ook verkrijgbaar.

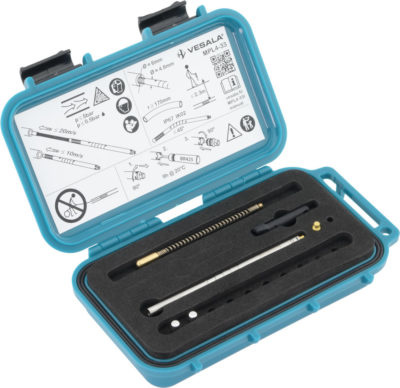

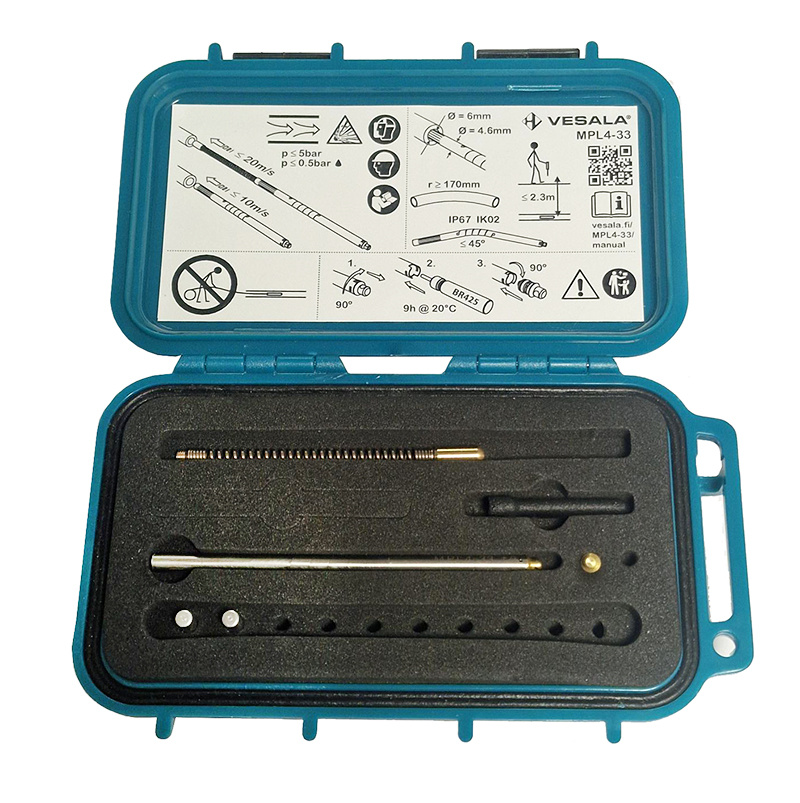

Leveringsomvang:

MPL4-33 Zender sonde met M3.5 montage schroefdraad
Reserve batterijdop

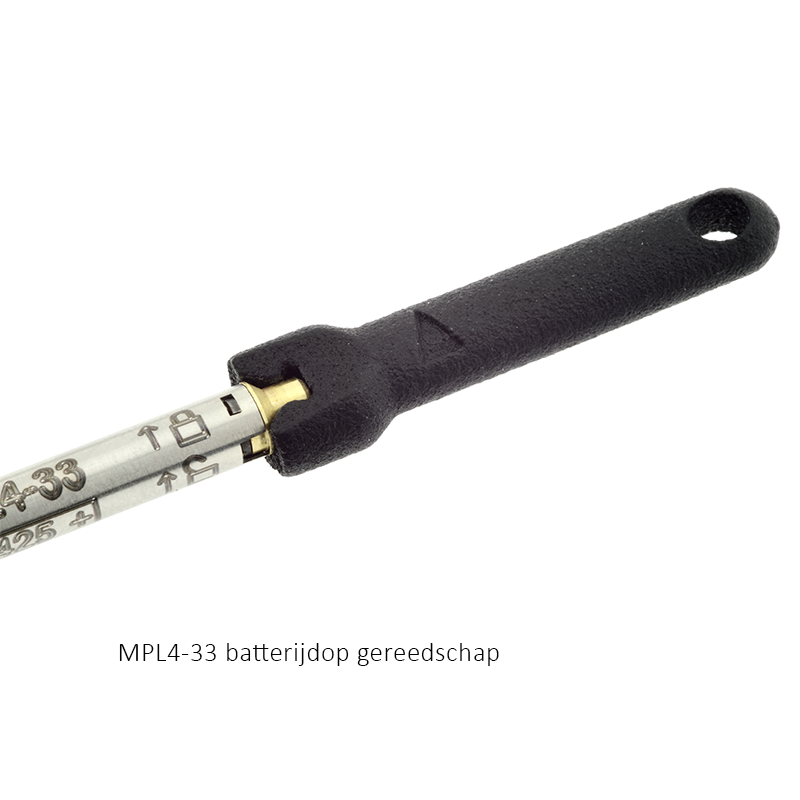

Batterijdop gereedschap
2 stuks 3.0V lithium batterij BR425
Schokdemper en 4,8 mm kalibrator IV343-48
Plastic opbergdoos SB4
Snelgids

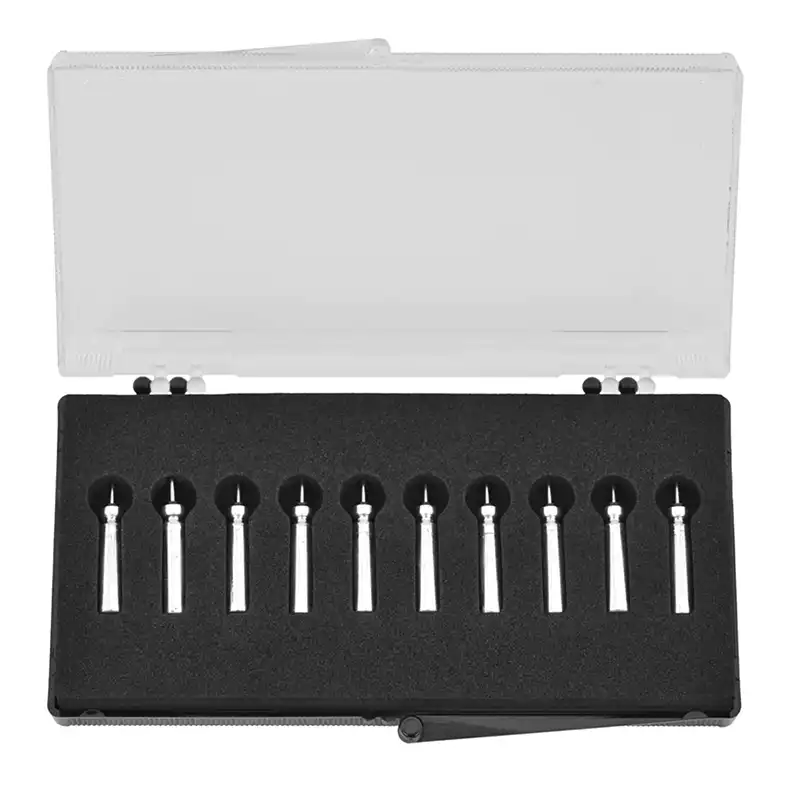

Batterijen kunnen worden nabesteld in boxjes van 10 stuks  Vesala BR425 batterijen 10x voor MPL4 en MPL6

De levensduur van de 3V Lithium batterij kan 6 tot 9 uur bedragen.
